OM-BLG有機溶劑噴霧干燥機是系統組成一個封閉的循環回路,載熱體可以循環使用也叫閉式循環噴霧干燥機。對于揮發物是有機化學溶劑、有毒或逸出后能對人身、環境造成危害物料的干燥,料液中含有的有機溶劑或產 品是易氧化、易燃、易爆的物料,一般情況下,需用這種流程的物料都是不能接觸氧氣的,所以載熱體大多使用惰性氣體(如氮氣、二氧化碳等);此種方式又稱惰 性氣體干燥。從干燥器排出的尾氣,經過氣固分離后還要經過冷凝器回收溶劑或去除濕分,再經加熱器升溫后進入干燥器進行循環使用。通過載熱體和閉式循環方 式,我們可以有效的避免物質干燥遭遇高溫危險、防止噴霧干燥過程中與氧氣接觸,粉塵90%以上回收等。

閉式循環噴霧干燥機目前已經成熟應用于乙 醇,丙酮,己烷,氣油等有機溶劑制成的懸濁液,以惰性氣體(或氮氣)做為干燥介質的產品的閉路循環式噴霧干燥工藝。整個過程產品無氧化,介質可回收,惰性 氣體(或氮氣)可循環利用。為有機溶劑回收設計的閉式循環系統,系統防爆控制要求極高,系統自控性能極高,GMP要求苛刻。常用于精密陶瓷、醫藥品、電池材料、硬質合金(Wc.Fe)粉的噴霧干燥。

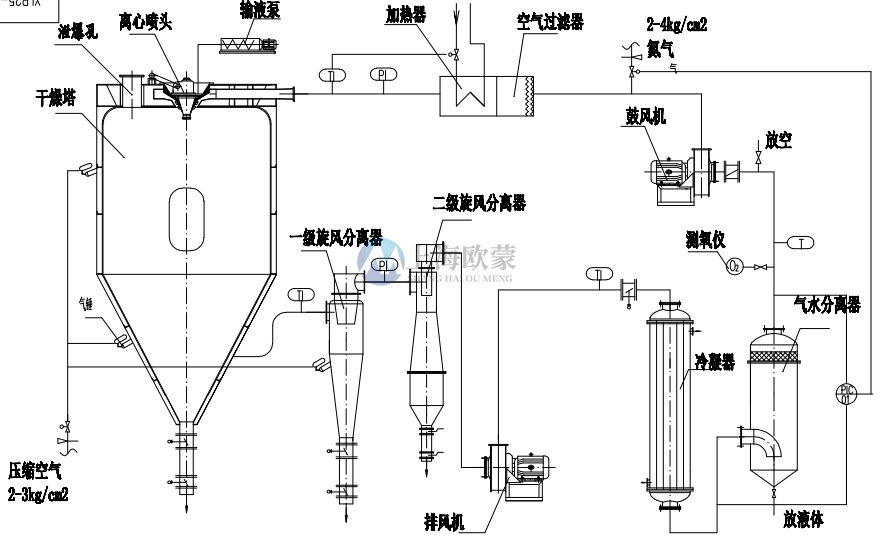

流程示意圖
閉式循環噴霧干燥機系統由噴霧干燥機(ji)(ji)主機(ji)(ji)、帶空氣(qi)過濾器(qi)的加熱(re)器(qi)、鼓風(feng)機(ji)(ji)、水氣(qi)分離(li)器(qi)、大小冷(leng)卻(que)塔、噴淋塔、排風(feng)機(ji)(ji)、一級(ji)旋(xuan)風(feng)分離(li)器(qi)、二級(ji)旋(xuan)風(feng)分離(li)器(qi)、泵、測(ce)氧儀以及管路與(yu)控制(zhi)閥等組成。

1、干燥塔系統及特點

干(gan)燥機(ji)組由進(jin)風(feng)過濾系統(tong)、空氣(qi)加熱和(he)熱風(feng)分配器(qi)系統(tong)、干(gan)燥主塔、進(jin)料及(ji)霧化系統(tong)、高(gao)效旋(xuan)風(feng)、布袋除塵器(qi)等組成。

本設(she)備是針對(dui)有機溶劑材料(liao)的(de)(de)特點，**設(she)計制造的(de)(de)電池材料(liao)專用(yong)的(de)(de)霧(wu)干(gan)燥(zao)機組(zu)。結(jie)合國外同類噴霧(wu)干(gan)燥(zao)技(ji)術及公(gong)司(si)技(ji)術人員長期(qi)積累的(de)(de)實踐(jian)經驗，我們在噴塔的(de)(de)設(she)計過(guo)程(cheng)中實現了以下幾(ji)點：

◆**設計的(de)蝸殼和熱風分(fen)配器：為避免因高速旋轉的(de)霧化盤產生“渦旋泵吸”氣流現象，導致“霧滴(di)返

頂或粉(fen)末吸頂”，**設(she)計(ji)的主塔，熱(re)風渦殼保證物(wu)料霧化液(ye)滴不(bu)返頂，防(fang)止物(wu)料返頂物(wu)料微粒架(jia)橋接塊現(xian)

象。

◆ 熱(re)風蝸殼采用數螺旋(xuan)線加速式(shi)的(de)結(jie)構，大(da)大(da)增強(qiang)了熱(re)風與(yu)物料液滴的(de)熱(re)置(zhi)換(huan)，并有序(xu)的(de)旋(xuan)流下降。而熱(re)風分配器也結(jie)合了該(gai)技術的(de)特點及(ji)要求，做到(dao)分配器的(de)兩邊(bian)均 有導風機構，并可任意調節角(jiao)度，以控(kong)制熱(re)風入塔時的(de)切(qie)向角(jiao)度，內側導風機構增加熱(re)風的(de)旋(xuan)轉(zhuan)，強(qiang)化該(gai)股(gu)熱(re)風對霧化料膜的(de)剪(jian)切(qie)力，使得熱(re)風與(yu)料液充分接觸，強(qiang) 化兩者之間(jian)的(de)換(huan)熱(re)換(huan)質過(guo)程。

◆ 霧(wu)(wu)(wu)化器采用(yong)了(le)變(bian)頻器調節霧(wu)(wu)(wu)化器的(de)轉(zhuan)速(su)以達(da)到(dao)霧(wu)(wu)(wu)化效果。

◆ 并(bing)設計了塔內照明(ming)裝(zhuang)置及觀(guan)察(cha)清(qing)洗門和人孔，方便員工觀(guan)察(cha)及客戶參觀(guan)。

◆ 部分管道采用快裝(zhuang)式設計，方便(bian)設備的組裝(zhuang)拆卸和清(qing)洗。

2、介質循環系統

整(zheng)機(ji)由送風(feng)(feng)(feng)機(ji)、引(yin)風(feng)(feng)(feng)機(ji)、調風(feng)(feng)(feng)蝶閥、風(feng)(feng)(feng)管等組(zu)成(cheng)。送、引(yin)風(feng)(feng)(feng)機(ji)均(jun)為廠家供應，合作多年，品質穩(wen)定。

3、空氣加(jia)熱凈化系統

由初、中效(xiao)、高溫高效(xiao)空氣過濾器、風(feng)機、電加熱器等組(zu)成。

熱(re)源為電(dian)加(jia)熱(re)，電(dian)加(jia)熱(re)器(qi)均(jun)為全不(bu)銹(xiu)鋼材質，電(dian)加(jia)熱(re)為自動控溫組，其熱(re)效率高(gao)，輸出熱(re)量穩(wen)定(ding)。

4、供料系統

◆ 進料(liao)系統采用模糊控制，實現進料(liao)速度(du)與排風(feng)溫度(du)自動匹配，避(bi)免溫度(du)波動對(dui)物料(liao)干濕度(du)影響，使成(cheng)品水分含量保(bao)持在需要的水平，從而保(bao)證成(cheng)品品質。

◆ 蠕動泵采用了步進調速，4-20mA信號輸入(ru)，匹配(pei)出風溫度。管道(dao)閥門主件為SUS304不(bu)銹鋼(gang)材質，潔凈衛生。

5、其他輔助系統

均為(wei)知名廠(chang)家供應，性能可靠；部(bu)分管道(dao)考慮了(le)一定的(de)角度設計，采用壓制光潔不銹鋼管，避免了(le)結料、堵料，和局部(bu)阻力(li)過大影(ying)響物料輸送(song)的(de)現象。

6、控制系統

◆ 由主控(kong)元件(jian)、可編程器采用西門子產品，保證設(she)備系統持續平穩運行。溫度(du)采用PID模糊控(kong)制，精(jing)度(du)高

◆ 人機界面(mian)+PLC程(cheng)序(xu)控(kong)(kong)(kong)制(zhi)(zhi)，實(shi)時(shi)顯(xian)(xian)示工作(zuo)狀(zhuang)態(tai)，數據(ju)在線采集，系(xi)統顯(xian)(xian)示控(kong)(kong)(kong)制(zhi)(zhi)溫(wen)度、壓力、壓差(cha)、風(feng)機轉(zhuan)速(su)、霧化器(qi)轉(zhuan)速(su)、料(liao)泵轉(zhuan)速(su)；進(jin)、出(chu)風(feng)溫(wen)度模糊控(kong)(kong)(kong)制(zhi)(zhi)，誤 差(cha)±1℃，進(jin)料(liao)量(liang)4-20mA輸入跟蹤出(chu)風(feng)溫(wen)度，根(gen)據(ju)出(chu)風(feng)溫(wen)度自動(dong)調節(jie)進(jin)料(liao)速(su)度，保證批次(ci)生產的(de)物料(liao)溫(wen)度和終水(shui)份(fen)恒定(ding)，提高產品(pin)品(pin)質；故(gu)障(zhang)(zhang)報警功能(neng)，系(xi)統 會根(gen)據(ju)不同的(de)故(gu)障(zhang)(zhang)原(yuan)因做出(chu)相(xiang)應的(de)處(chu)理，顯(xian)(xian)示故(gu)障(zhang)(zhang)發生的(de)時(shi)間和故(gu)障(zhang)(zhang)原(yuan)因，顯(xian)(xian)示出(chu)現故(gu)障(zhang)(zhang)的(de)具(ju)體部件(jian)，大大方(fang)便設(she)備的(de)日常(chang)維護(hu)維修；PLC程(cheng)序(xu)控(kong)(kong)(kong)制(zhi)(zhi)及互鎖，防止 設(she)備誤操作(zuo)，保證設(she)備安(an)全(quan)穩定(ding)運行；控(kong)(kong)(kong)制(zhi)(zhi)柜設(she)緊急(ji)停止按(an)鈕(niu)，供緊急(ji)情形下能(neng)夠立(li)即停機。

◆ 本機組控制系統集成度高，自動(dong)化水平高，大大減少現場操作人員(yuan)數量(liang)，具有故障自診斷功能(neng)，根據系統出(chu)(chu)現的不同的故障自動(dong)做出(chu)(chu)相應(ying)的處理，并報警通知。

流程圖：

技術參數：
